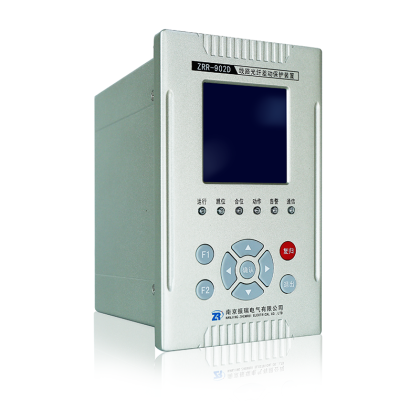

ZRR-902D线路光差保护装置

【应用范围】

ZRR-902D线路光纤差动保护装置是以光纤电流差动保护、电流、电压保护及三相重合闸为基本配置的成套线路保护装置。适用于110KV以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控，可在开关柜就地安装，也可组屏安装于控制室。

【主要功能】

● 相电流差动保护

● 二段式相间电流保护元件

● 二段式零序电流保护元件

● 方向闭锁元件

● 低电压闭锁元件

● 重合闸元件

● 合闸加速保护元件（前加速、后加速）

● 过负荷元件

● 低周元件

● 低压元件

● PT断线检测元件

● CT断线检测元件

【技术参数】

● 采样回路精确工作范围：电压：0.5 V～120V ；电流：0.08In－20In

● 接点容量：信号回路接点载流容量400VA；信号回路接点断弧容量60VA

● 跳合闸电流：本装置跳合闸电流采用自适应模式，无需选择。

● 各类元件精度：电流元件：<±3%；电压元件：<±3%；检同期角度：<±1°

时间元件： 0s-1s时，误差不超过25ms；1s以上时，误差不超过<±2.5％；

频率偏差： <±0.02Hz；滑差定值： <±5%

● 整组动作时间(包括继电器固有时间)：速动段的固有动作时间：1.2倍整定值时测量，不大于30ms

● 暂态超越   不大于5%

● 光纤规格：波长：1.310μm，传输模的数量：单模，纤芯材料：石英，光纤接口类型：ST

● 模拟量测量回路精度：电流、电压：0.2级，功率、电度：0.5级
