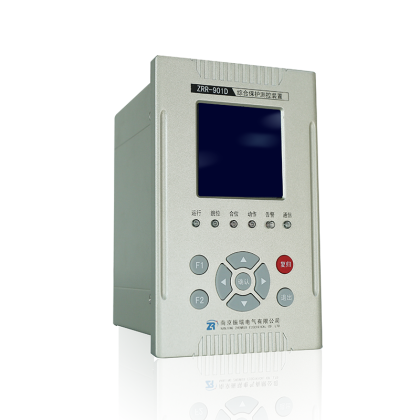

ZRR-901D系列微机保护测控装置

【应用范围】

ZRR-901D系列保护测控装置适用于工业和民用35kV及以下电压等级的线路、厂用变、电动机、电容器、母联、母线电压的保护和测控，其中ZRR-901D综合保护测控装置用户可根据需要自行切换线路、厂用变或电动机保护程序。

产品用于普通开关柜，体积小、深度浅、具有完整的电流保护、电压保护、开关量输入（可编程设置出口、跳闸或告警）、继电器输出和通讯功能。

【产品特点】

● 采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。

● 针对20kV及以下配电系统馈线、电动机、变压器等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。

● 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

● 具有12路开关量输入（其中4路可定义为非电量）和8路继电器输出。

● 交直流两用操作回路，自适应0.5~5A开关跳合闸电流；操作回路配置了防跳回路。

● 配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。

● 面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。

● 具有 1 个标准的 RS485 通讯接口(内置Modbus RTU 通讯协议) ，一路以太网通讯。

● 整机静态功耗小于5W。

● 高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
